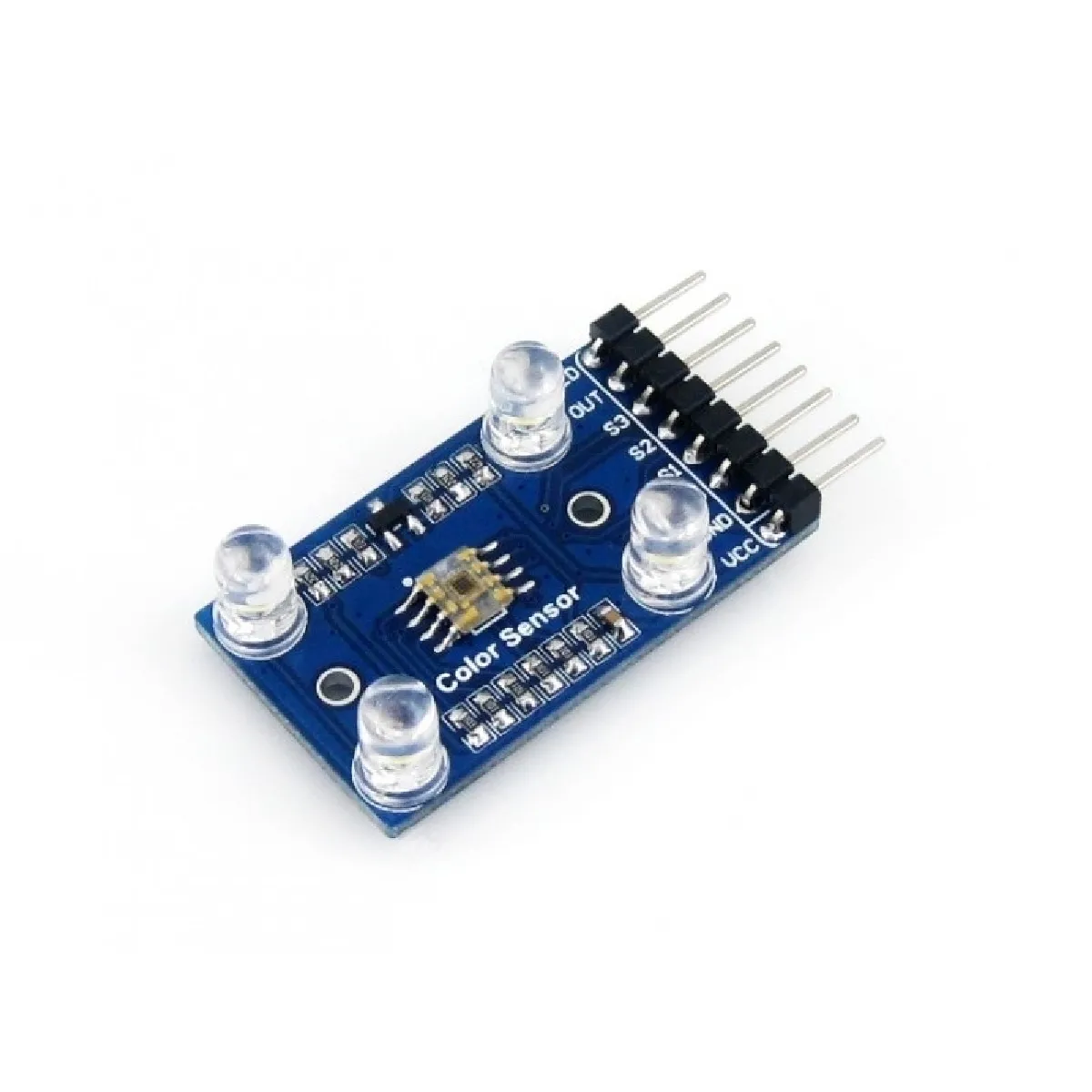

Capteur de couleur Waveshare
Vue d'ensemble
1. Puce de capteur: TCS3200 (détecteur de couleur RVB)
2. Détecte la couleur statique, la sortie est une onde carrée avec une fréquence directement proportionnelle à l'intensité de la lumière incidente
3. Prise en charge de la lumière d'appoint par des LED intégrées
Caractéristiques
1. Puissance: 2.7V ~ 5.5V
2. Distance de détection idéale: 10mm
3. Dimension: 36.0mm * 20.6mm
4. Taille des trous de montage: 2.0mm
Applications
1. Tri par couleur
2. Détection et calibration de la lumière ambiante
3. Lecture des bandelettes
4. correspondance des couleurs
Comment utiliser

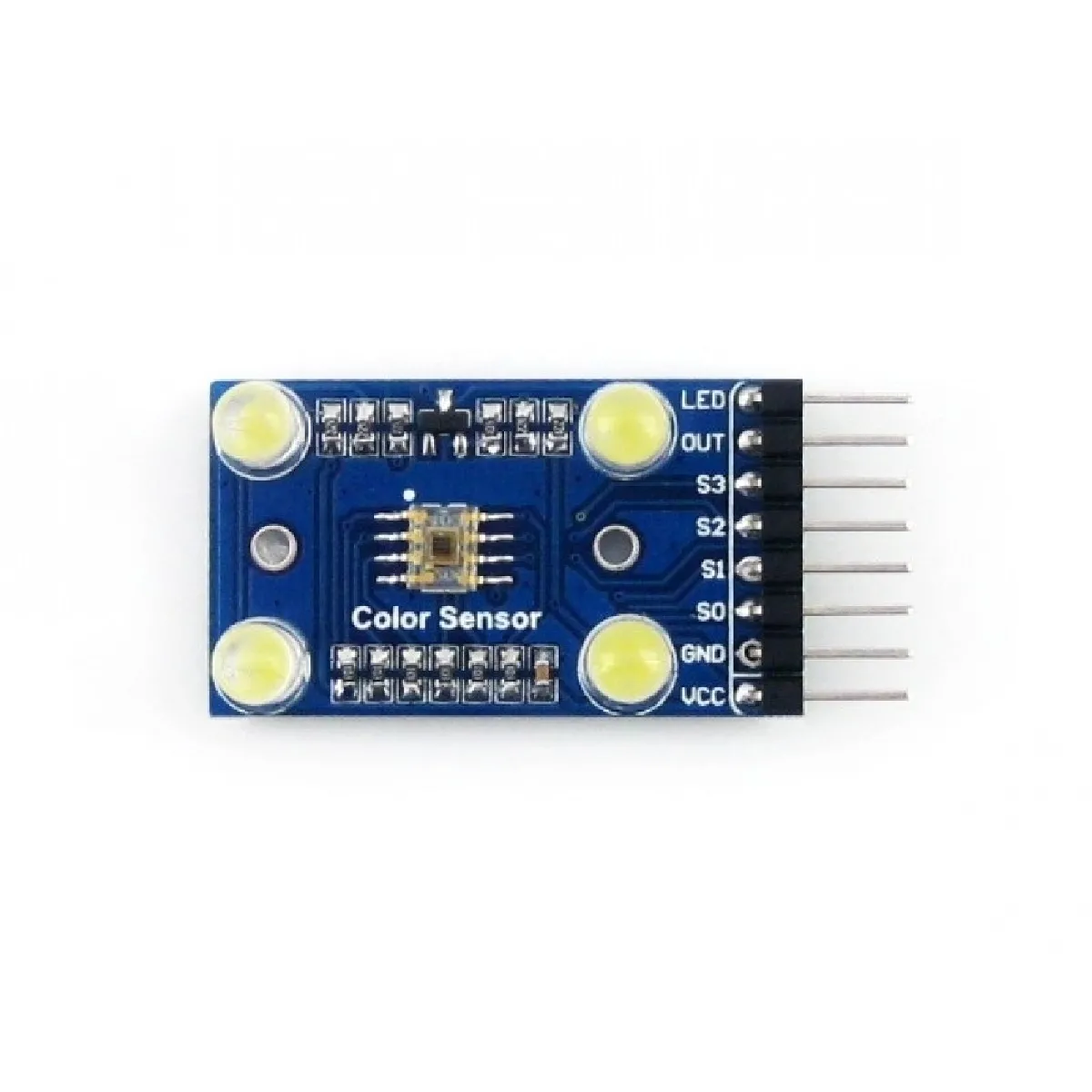

Dans le cas de travailler avec un MCU:
1. VCC: 2,7V ~ 5,5V
2. GND: masse de l'alimentation
3. LED: MCU.IO (contrôlant les 4 LED blanches)
4. OUT: MCU.IO (fréquence de sortie des couleurs RVB)
5. S0 / S1: MCU.IO (entrées de sélection de la mise à l'échelle de la fréquence de sortie)
6. S2 / S3: MCU.IO (entrées de sélection du type de photodiode)
7. S0 / S1 sélectionne le facteur de mise à l'échelle de la fréquence de sortie, S2 / S3 sélectionne le filtre couleur rouge, vert, bleu, puis OUT émet une onde carrée de fréquence proportionnelle à l'intensité de la couleur sélectionnée. La couleur détectée peut être déterminée par le rapport entre l'intensité du rouge, du vert et du bleu.
Remarque:
1. Evite les bruits de l'environnement
2. La balance des blancs est requise lors de la première utilisation du module, de sa réinitialisation ou du changement de source lumineuse.
Poids du paquet:Un paquet de poids0,010 kgQuantité par carton6240Poids du carton15.000 kgTaille du carton60cm * 40cm * 39cm
Vue d'ensemble
1. Puce de capteur: TCS3200 (détecteur de couleur RVB)
2. Détecte la couleur statique, la sortie est une onde carrée avec une fréquence directement proportionnelle à l'intensité de la lumière incidente
3. Prise en charge de la lumière d'appoint par des LED intégrées
Caractéristiques
1. Puissance: 2.7V ~ 5.5V
2. Distance de détection idéale: 10mm
3. Dimension: 36.0mm * 20.6mm
4. Taille des trous de montage: 2.0mm
Applications
1. Tri par couleur
2. Détection et calibration de la lumière ambiante
3. Lecture des bandelettes
4. correspondance des couleurs
Comment utiliser
Dans le cas de travailler avec un MCU:
1. VCC: 2,7V ~ 5,5V
2. GND: masse de l'alimentation
3. LED: MCU.IO (contrôlant les 4 LED blanches)
4. OUT: MCU.IO (fréquence de sortie des couleurs RVB)
5. S0 / S1: MCU.IO (entrées de sélection de la mise à l'échelle de la fréquence de sortie)
6. S2 / S3: MCU.IO (entrées de sélection du type de photodiode)
7. S0 / S1 sélectionne le facteur de mise à l'échelle de la fréquence de sortie, S2 / S3 sélectionne le filtre couleur rouge, vert, bleu, puis OUT émet une onde carrée de fréquence proportionnelle à l'intensité de la couleur sélectionnée. La couleur détectée peut être déterminée par le rapport entre l'intensité du rouge, du vert et du bleu.
Remarque:
1. Evite les bruits de l'environnement
2. La balance des blancs est requise lors de la première utilisation du module, de sa réinitialisation ou du changement de source lumineuse.
Poids du paquet:Un paquet de poids0,010 kgQuantité par carton6240Poids du carton15.000 kgTaille du carton60cm * 40cm * 39cm
