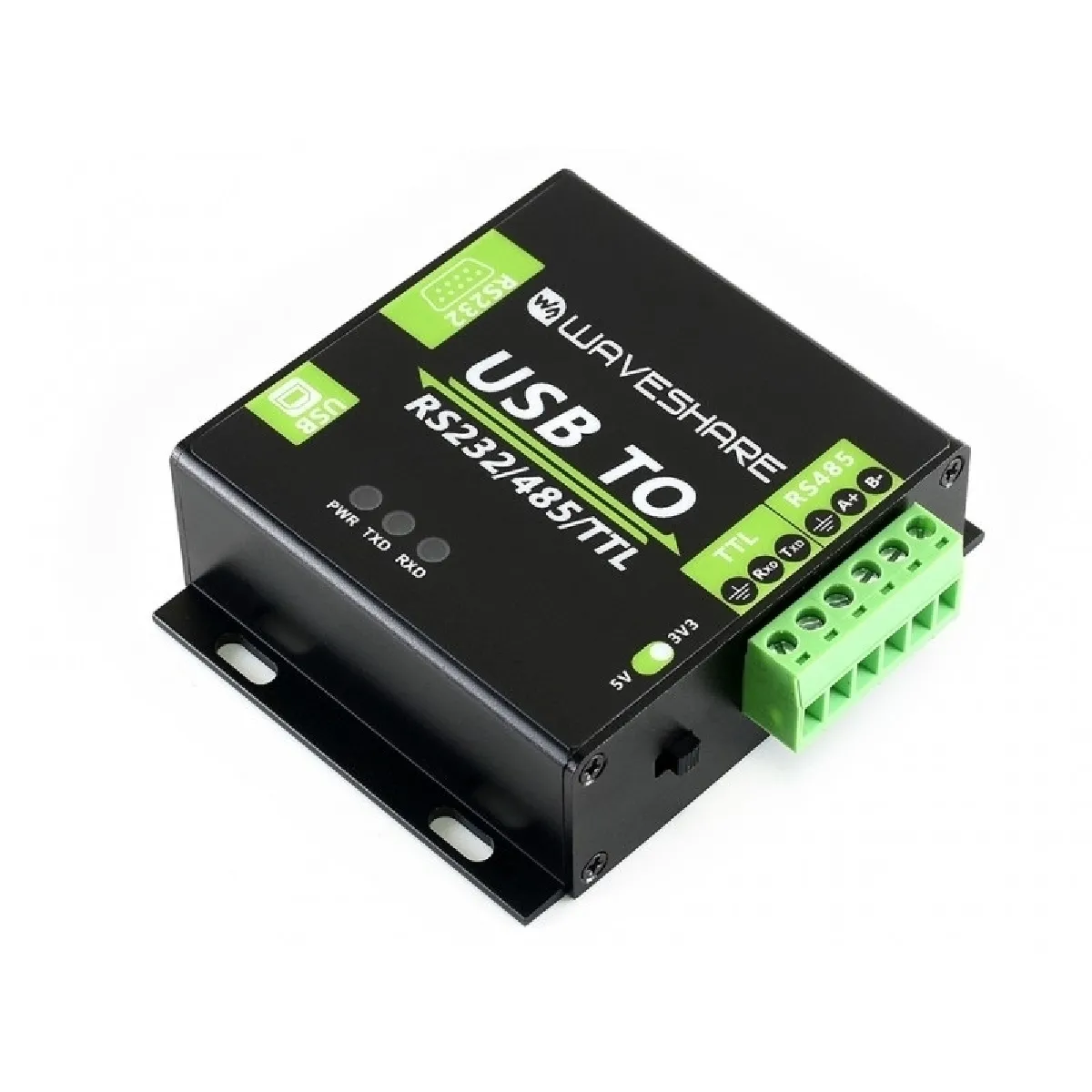

Waveshare USB TO RS232 / RS485 / TTL Convertisseur industriel isolé
Vue d'ensemble
Il s'agit d'un convertisseur industriel USB vers RS232 / 485 / TTL isolé avec intérieur FT232RL original. Il comporte des circuits de protection intégrés, tels que l'isolation de l'alimentation, l'isolation magnétique ADI, la diode TVS, etc. De plus, l'USB TO RS232 / 485 / TTL est livré avec un boîtier en alliage d'aluminium qui le rend solide et durable.
L'USB TO RS232 / 485 / TTL est très facile à utiliser, émetteur / récepteur entièrement automatique sans délai. En raison de sa communication rapide, de sa stabilité, de sa fiabilité et de sa sécurité, il constitue un choix idéal pour les équipements de contrôle industriels et / ou les applications nécessitant une communication élevée.
Caractéristiques
1. USB TO RS232, USB TO RS485, USB TO TTL (UART)
2. Adoptez le FT232RL original, communication rapide, stable et fiable, meilleure compatibilité
3. Isolation de l'alimentation unibody intégrée, fournit une tension isolée stable, ne nécessite aucune alimentation supplémentaire pour le terminal isolé
4. L'isolation magnétique unicorps à bord permet l'isolation du signal, une fiabilité élevée, une forte anti-ingérence, une faible consommation d'énergie
5. TVS (suppresseur de tension transitoire) intégré, supprime efficacement la surtension et la tension transitoire dans le circuit, résistant à la foudre et anti-électrostatique
6. Le fusible et les diodes de protection à récupération automatique intégrés assurent les sorties stables de courant / tension, fournissent une preuve de surintensité / de surtension, améliorent la résistance aux chocs
7. Le circuit émetteur-récepteur entièrement automatique sans retard assurele port USB communique avec différentes interfaces rapidement et de manière stable, sans interférence
8. Traducteur de tension série 3.3V / 5V intégré TTL, configuration du niveau TTL via un commutateur
9. Boîtier en alliage d'aluminium avec sablage et oxydation anodique, ouverture du procédé CNC, solide et durable
10. 3 voyants indiquant l'état de l'alimentation et de l'émetteur-récepteur
11. Connecteurs USB-B et RS232 de haute qualité, à brancher / tirer en douceur
Caractéristiques
1. Type de produit: convertisseur industriel optiquement isolé
2. Débit en bauds: 300-921600bps
3. Port hôte: USB
4. Port de périphérique: RS485 / RS232 / TTL
5. USB:
- Tension de fonctionnement: 5V
- Connecteur: USB-B
- Protection: fusible à récupération automatique de 200 mA, sortie isolée
- distance de transmission: ~ 5m
6. RS485:
- connecteur: borne à vis
- Broches: A +, B-, GND
- Contrôle de direction: contrôle automatique du matériel
- Protection: protection contre la foudre de 600 W, protection contre les surtensions, protection contre les surtensions de 15 kV (plages de soudure réservées de la résistance d'équilibrage 120R)
- distance de transmission: ~ 1200m
- Mode de transmission: point à multipoint (jusqu'à 32 nuds, il est recommandé d'utiliser des répéteurs pour 16 nuds ou plus)
7. RS232:
- Connecteur: mâle DR9
- Protection: diode TVS, protection contre les surtensions, protection ESD
- distance de transmission: ~ 15m
- Mode de transmission: point à point
8. TTL (UART):
- Tension de fonctionnement: 3.3V / 5V
- connecteur: borne à vis
- Broches: TXD, RXD, GND
- Protection: diode de protection à pince, protection contre les surtensions / tensions négatives, chocsla résistance
- Mode de transmission: point à point
9. indicateurs LED:
- PWR: indicateur d'alimentation rouge, s'allume lorsqu'il y a une connexion USB et qu'une tension est détectée
- TXD: indicateur vert TX, allumé lorsque le port USB envoie des données
- RXD: indicateur bleu RX, allumé lorsque les ports du périphérique renvoient des données
10. Environnement d'exploitation:
- Température: -15 ~ 70
- Humidité: 5% HR ~ 95% HR
11. Système d'exploitation: Windows 10 / 8.1 / 8/7 / XP
12. Contenu de l'emballage:
- USB VERS RS232 / 485 / TTL x1
- câble USB x1
Poids du paquet:Un paquet de poids0,232 kgQuantité par carton192Poids du carton15.000 kgTaille du carton60cm * 40cm * 36cm
