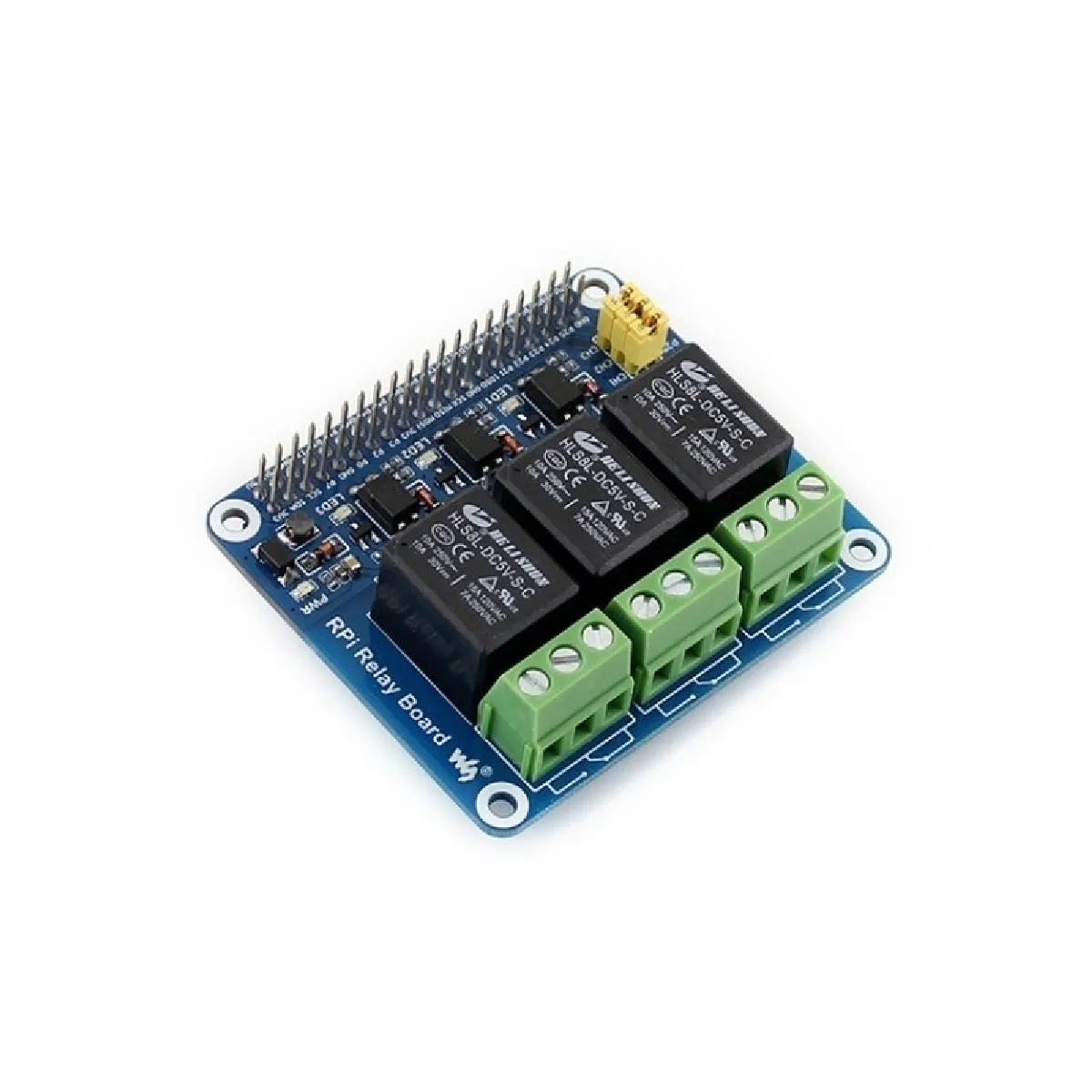

Carte de relais RPi Waveshare
Vue d'ensemble
La carte de relais RPi donne à votre Pi la possibilité de contrôler des dispositifs haute tension / haute intensité, rend facilement intelligents les appareils ménagers normaux.
Caractéristiques du tableau de relais RPi
1. Prise en charge de Raspberry Pi A / B + / 2B / 3B / 3B +
2. Relais de haute qualité, charge jusqu'à 5A 250V AC ou 5A 30V DC
2. Relais de haute qualité, charge jusqu'à 5A 250V AC ou 5A 30V DC
3. Isolation de couplage photo, éviter les interférences du circuit haute tension
4. LED intégrées pour indiquer l'état des relais
5. Le cavalier de contrôle des relais permet de contrôler les relais par des broches personnalisées autres que les broches par défaut.
6. Livré avec des ressources de développement, y compris des exemples de câblage, Pi, WebioPi, shell, python et bcm2835

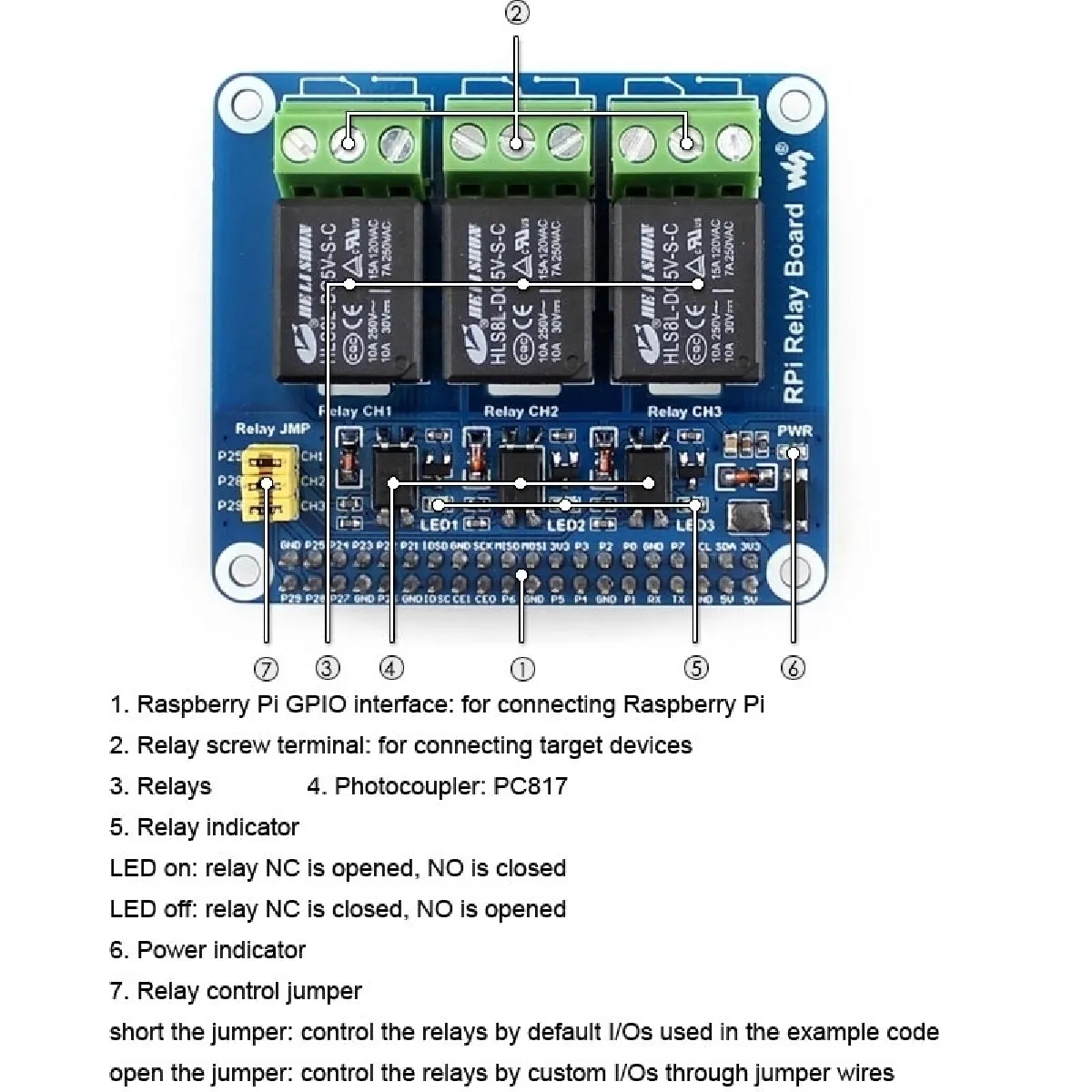

Quoijes sur le tableau de relais RPi
1. Interface GPIO Raspberry Pi: pour connecter Raspberry Pi
2. Borne à vis relais: pour connecter des appareils cibles
3. relais
4. Photocoupleur: PC817
5. Indicateur de relais
- LED allumée: le relais NC est ouvert, NO est fermé
- LED éteinte: le relais NC est fermé, NO est ouvert
6. Indicateur de puissance
7. Cavalier de contrôle de relais
- Court-circuiter le cavalier: contrôler les relais par les entrées / sorties utilisées dans l'exemple de code.
- Ouvrir le cavalier: contrôler les relais par des E / S personnalisées à travers des fils de cavalier
Le forfait comprend
- Carte relais RPi x 1
- Paquet de vis RPi (2 pièces) x 1
Poids du paquet:Un paquet de poids0,073 kgQuantité par carton700Poids du carton15.000 kgTaille du carton56cm * 40cm * 35cm
Vue d'ensemble
La carte de relais RPi donne à votre Pi la possibilité de contrôler des dispositifs haute tension / haute intensité, rend facilement intelligents les appareils ménagers normaux.
Caractéristiques du tableau de relais RPi
1. Prise en charge de Raspberry Pi A / B + / 2B / 3B / 3B +
2. Relais de haute qualité, charge jusqu'à 5A 250V AC ou 5A 30V DC
2. Relais de haute qualité, charge jusqu'à 5A 250V AC ou 5A 30V DC
3. Isolation de couplage photo, éviter les interférences du circuit haute tension
4. LED intégrées pour indiquer l'état des relais
5. Le cavalier de contrôle des relais permet de contrôler les relais par des broches personnalisées autres que les broches par défaut.
6. Livré avec des ressources de développement, y compris des exemples de câblage, Pi, WebioPi, shell, python et bcm2835
Quoijes sur le tableau de relais RPi
1. Interface GPIO Raspberry Pi: pour connecter Raspberry Pi
2. Borne à vis relais: pour connecter des appareils cibles
3. relais
4. Photocoupleur: PC817
5. Indicateur de relais
- LED allumée: le relais NC est ouvert, NO est fermé
- LED éteinte: le relais NC est fermé, NO est ouvert
6. Indicateur de puissance
7. Cavalier de contrôle de relais
- Court-circuiter le cavalier: contrôler les relais par les entrées / sorties utilisées dans l'exemple de code.
- Ouvrir le cavalier: contrôler les relais par des E / S personnalisées à travers des fils de cavalier
Le forfait comprend
- Carte relais RPi x 1
- Paquet de vis RPi (2 pièces) x 1
Poids du paquet:Un paquet de poids0,073 kgQuantité par carton700Poids du carton15.000 kgTaille du carton56cm * 40cm * 35cm
