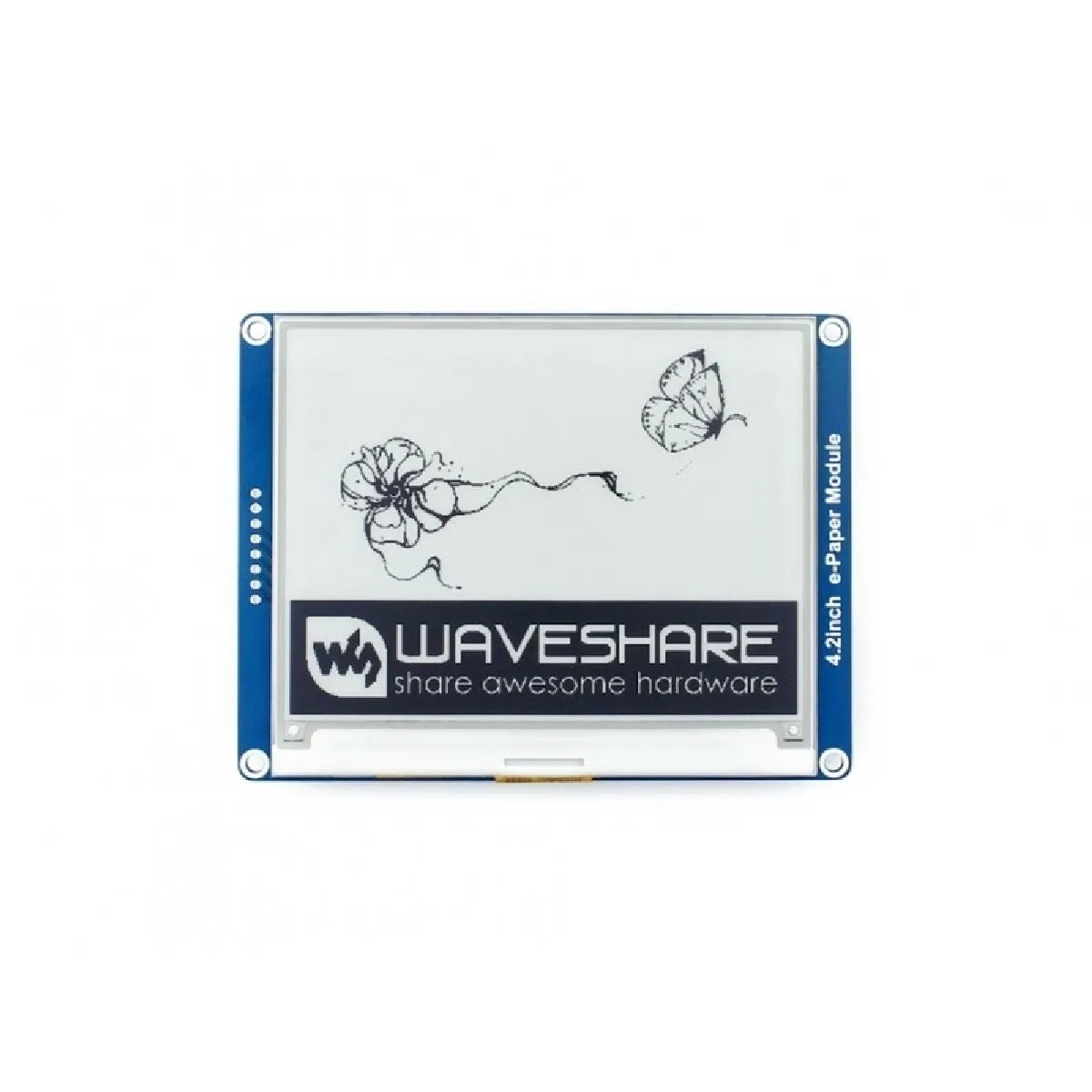

Module d'affichage E-Ink 4,2 pouces 400x300 de Waveshare, interface SPI
Vue d'ensemble
1. Il s'agit d'un module d'affichage E-Ink de résolution 4,2 pouces, 400x300, avec contrôleur intégré, communiquant via une interface SPI.
2. En raison d'avantages tels que la consommation d'énergie ultra faible, l'angle de vision large, l'affichage clair sans électricité, c'est un choix idéal pour des applications telles que les étiquettes de rayon, les instruments industriels, etc.
Caractéristiques
1. Pas de rétro-éclairage, continue d'afficher le dernier contenu pendant une longue période, même à la mise hors tension
2. Ultra faible consommation d'énergie. L'alimentation n'est requise que pour rafraîchir
3. Interface SPI, pour la connexion avec des cartes de contrôleur telles que Raspberry Pi / Arduino / Nucleo, etc.
4. Traducteur de tension intégré, compatible avec les MCU 3,3V / 5V
5. Livré avec ressources de développement et manuel (exemples pour Raspberry Pi / Arduino / STM32)
Caractéristiques
1. Tension de fonctionnement: 3.3V ~ 5V
2. Interface: SPI à 3 fils, SPI à 4 fils
3. Dimension du contour: 103.0mm × 78.5mm
4. Taille de l'écran: 84.8mm × 63.6mm
5. Pas de point: 0,212 × 0,212
6. Résolution: 400 × 300
7. Couleur d'affichage: noir, blanc
8. Niveau de gris: 2
9. Temps d'actualisation complet: 4s
10. Puissance de rafraîchissement: 26,4 mW (typ.)
11. Puissance en veille: 170 degrés
13. Poids: 0,052 kg

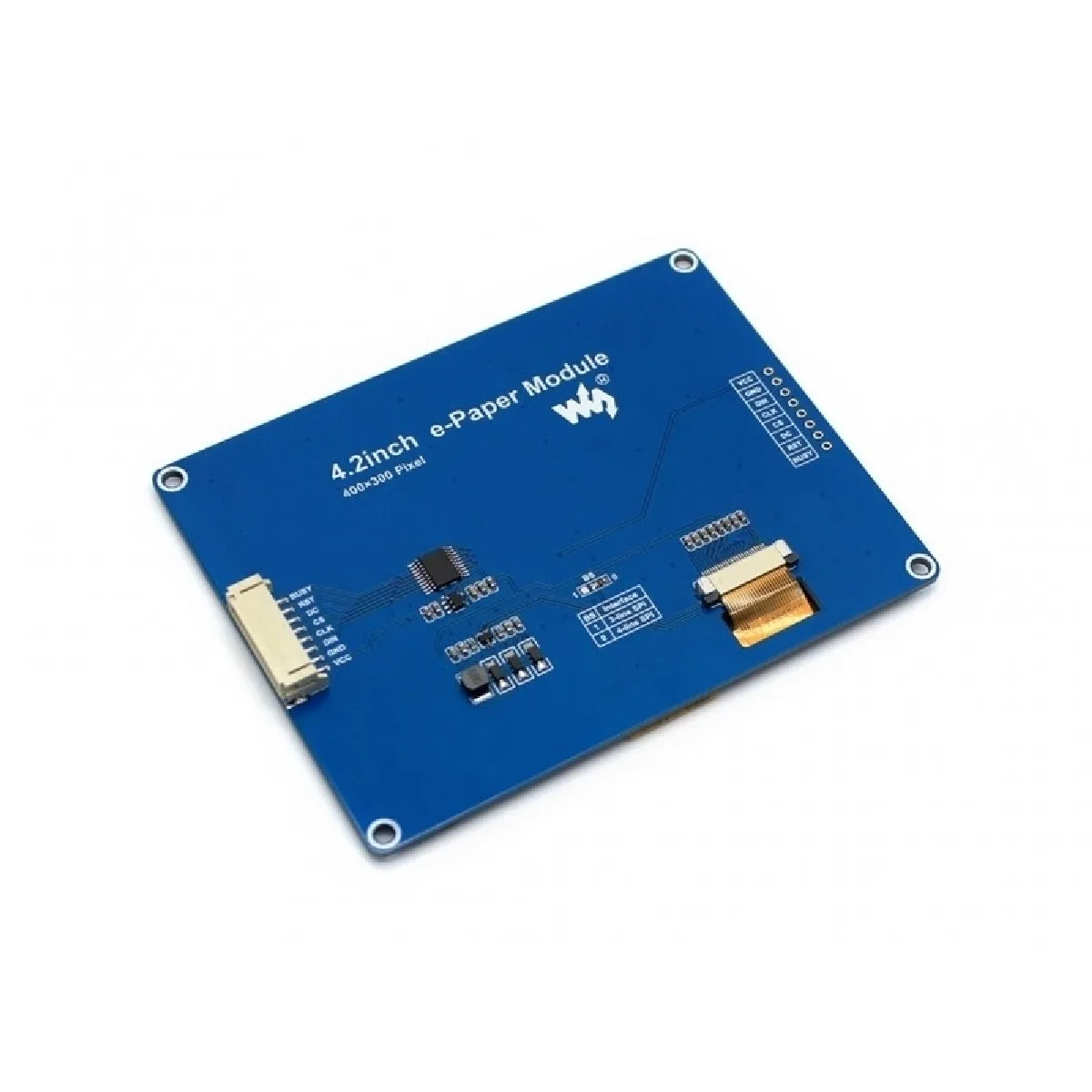

Interface
1. SYMBOLE: DESCRIPTION
2. VCC: 3.3V ~ 5V
3. GND: masse
4. Broche DIN: SPI MOSI
5. CLK: Broche SPI SCK
6. CS: Sélection de puces SPI, peu actives
7. DC: sélection de données / commandes (élevée pourdonnées, bas pour la commande)
8. RST: réinitialisation externe, actif bas
9. BUSY: sortie d'état occupé, bas actif
Contenu du colis
1. Module de papier électronique 4.2 pouces x1

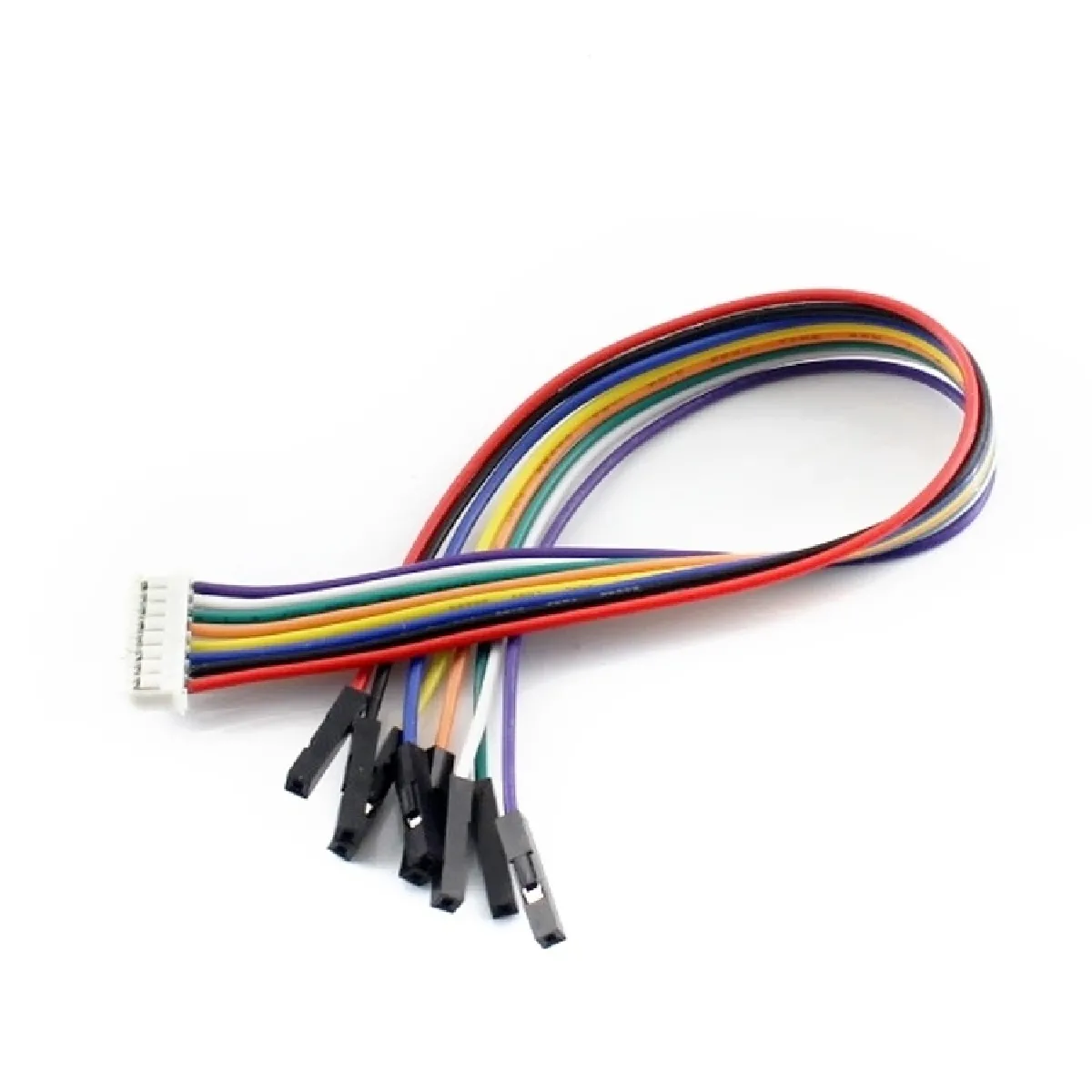

2. PH2.0 20cm 8Pin x1
Poids du paquet:Un paquet de poids0,070 kgQuantité par carton320Poids du carton15.000 kgTaille du carton60cm * 40cm * 36cm
Vue d'ensemble
1. Il s'agit d'un module d'affichage E-Ink de résolution 4,2 pouces, 400x300, avec contrôleur intégré, communiquant via une interface SPI.
2. En raison d'avantages tels que la consommation d'énergie ultra faible, l'angle de vision large, l'affichage clair sans électricité, c'est un choix idéal pour des applications telles que les étiquettes de rayon, les instruments industriels, etc.
Caractéristiques
1. Pas de rétro-éclairage, continue d'afficher le dernier contenu pendant une longue période, même à la mise hors tension
2. Ultra faible consommation d'énergie. L'alimentation n'est requise que pour rafraîchir
3. Interface SPI, pour la connexion avec des cartes de contrôleur telles que Raspberry Pi / Arduino / Nucleo, etc.
4. Traducteur de tension intégré, compatible avec les MCU 3,3V / 5V
5. Livré avec ressources de développement et manuel (exemples pour Raspberry Pi / Arduino / STM32)
Caractéristiques
1. Tension de fonctionnement: 3.3V ~ 5V
2. Interface: SPI à 3 fils, SPI à 4 fils
3. Dimension du contour: 103.0mm × 78.5mm
4. Taille de l'écran: 84.8mm × 63.6mm
5. Pas de point: 0,212 × 0,212
6. Résolution: 400 × 300
7. Couleur d'affichage: noir, blanc
8. Niveau de gris: 2
9. Temps d'actualisation complet: 4s
10. Puissance de rafraîchissement: 26,4 mW (typ.)
11. Puissance en veille: 170 degrés
13. Poids: 0,052 kg
Interface
1. SYMBOLE: DESCRIPTION
2. VCC: 3.3V ~ 5V
3. GND: masse
4. Broche DIN: SPI MOSI
5. CLK: Broche SPI SCK
6. CS: Sélection de puces SPI, peu actives
7. DC: sélection de données / commandes (élevée pourdonnées, bas pour la commande)
8. RST: réinitialisation externe, actif bas
9. BUSY: sortie d'état occupé, bas actif
Contenu du colis
1. Module de papier électronique 4.2 pouces x1
2. PH2.0 20cm 8Pin x1
Poids du paquet:Un paquet de poids0,070 kgQuantité par carton320Poids du carton15.000 kgTaille du carton60cm * 40cm * 36cm
