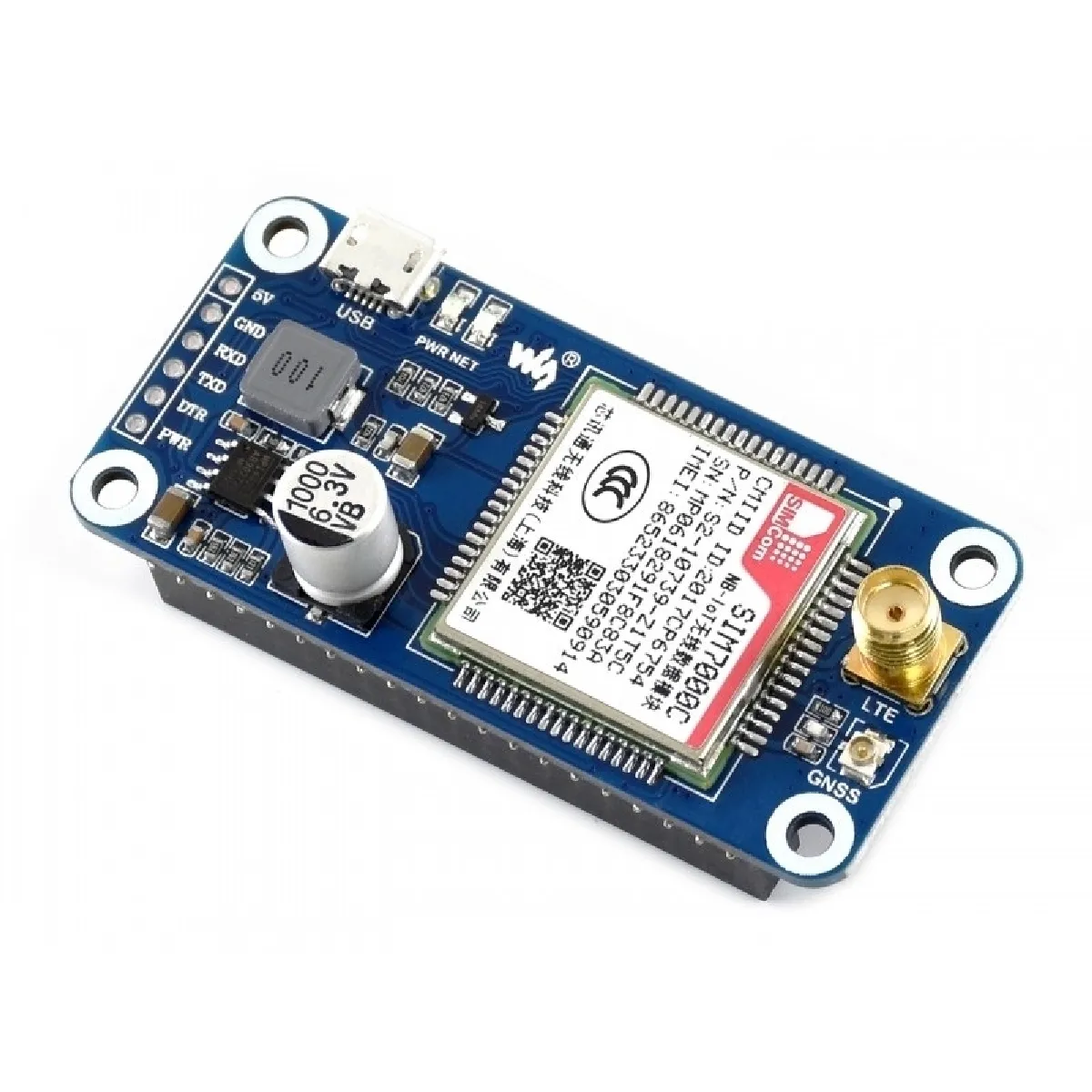

Chapeau Waveshare NB-IoT / eMTC / EDGE / GPRS / GNSS pour Raspberry Pi, SIM7000C pour la région Asie-Pacifique
CHAPEAU NB-IoT / eMTC / EDGE / GPRS / GNSS pour Raspberry Pi, basé sur SIM7000C
Région applicable
1. SIM7000E est principalement applicable en Europe, en Afrique, en Australie, en Asie du Sud-Est, SIM7000C est principalement applicable dans la région Asie-Pacifique.
2. Veuillez vérifier les bandes prises en charge en fonction de votre fournisseur de services local, sélectionnez celle qui convient lors de la commande.
Vue d'ensemble
1. Ce Raspberry Pi HAT dispose de fonctionnalités de communication multiples: NB-IoT, eMTC, EDGE, GPRS et GNSS.
2. NB-IoT (Internet des objets à bande étroite) et eMTC (communication de type machine améliorée) sont des technologies de communication IoT à la pointe de la technologie évoluées à partir de la technologie LTE (4G), qui offrent des avantages tels que faible consommation d'énergie, faible coût, couverture étendue, etc. pour des applications telles que les instruments intelligents, le contrôle à distance, le suivi des actifs, la surveillance à distance, la santé en ligne, les terminaux de point de vente mobiles, le partage de vélos, etc. Les technologies GSM / GPRS et EDGE sont des technologies traditionnelles 2G / 2.5G capables d'envoyer des SMS ou d'effectuer d'autres communications sans fil.
3. Par conséquent, le SIM7000C NB-IoT HAT serait un choix idéal pour évaluer les nouvelles technologies émergentes ou simplement pour communiquer / se positionner de différentes manières.
Caractéristiques
1. Connectivité Raspberry Pi, compatible avec Raspberry Pi Zero / Zero W / Zero WH / 2B / 3B / 3B +
2. Supporte TCP, UDP, PPP, HTTP, FTP, MQTT, SMS, Mail, etc.
3. Soutenir le positionnement GNSS (GPS, GLONASS, etBeiDou)
4. Interface USB intégrée, pour tester les commandes AT, obtenir les données de positionnement GPS, etc.
5. Broches de contrôle UART épanouies, pour se connecter avec des cartes hôtes comme Arduino / STM32
6. Le convertisseur de tension intégré, 3,3 V par défaut, permet de commuter sur 5 V via une résistance 0?
7. Emplacement pour carte SIM compatible avec les cartes SIM normales et les cartes spécifiques à NB-IoT
8. 2x indicateurs LED, facile à surveiller le statut de travail
9. Débit: 300bps ~ 3686400bps
10. Contrôle via les commandes AT (3GPP TS 27.007, 27.005 et commandes AT améliorées SIMCOM)
11. Support de la boîte à outils de l'application SIM: SAT Classe 3, GSM 11.14 Version 98, USAT
12. Fournissez des ressources de développement et un manuel (exemples pour Raspberry Pi / Arduino / STM32)
Spécifications de communication
1. Bande
- SIM7000E: FDD-LTE B3 / B8 / B20 / B28 (NB-IoT / eMTC)
- GPRS / EDGE 900/1800 MHz (EDGE, GSM / GPRS)
- SIM7000C: FDD-LTE B1 / B3 / B5 / B8 (NB-IoT / eMTC)
2. économie d'énergie
- Courant en mode veille: 1,2mA (@ DRX = 2,56s).
- Courant en mode PSM: 9uA.
3. Puissance d'émission
- Classe 3 (0.25W@LTE) (NB-IoT / eMTC)
- Classe E2 (0.5W@EGSM900) (EDGE)
- Classe E1 (0.4W@DCS1800) (EDGE)
- Classe 4 (2W @ GSM900) (GSM / GPRS)
- Classe 1 (1W @ DCS1800) (GSM / GPRS)
4. Vitesse de données
- liaison montante =
