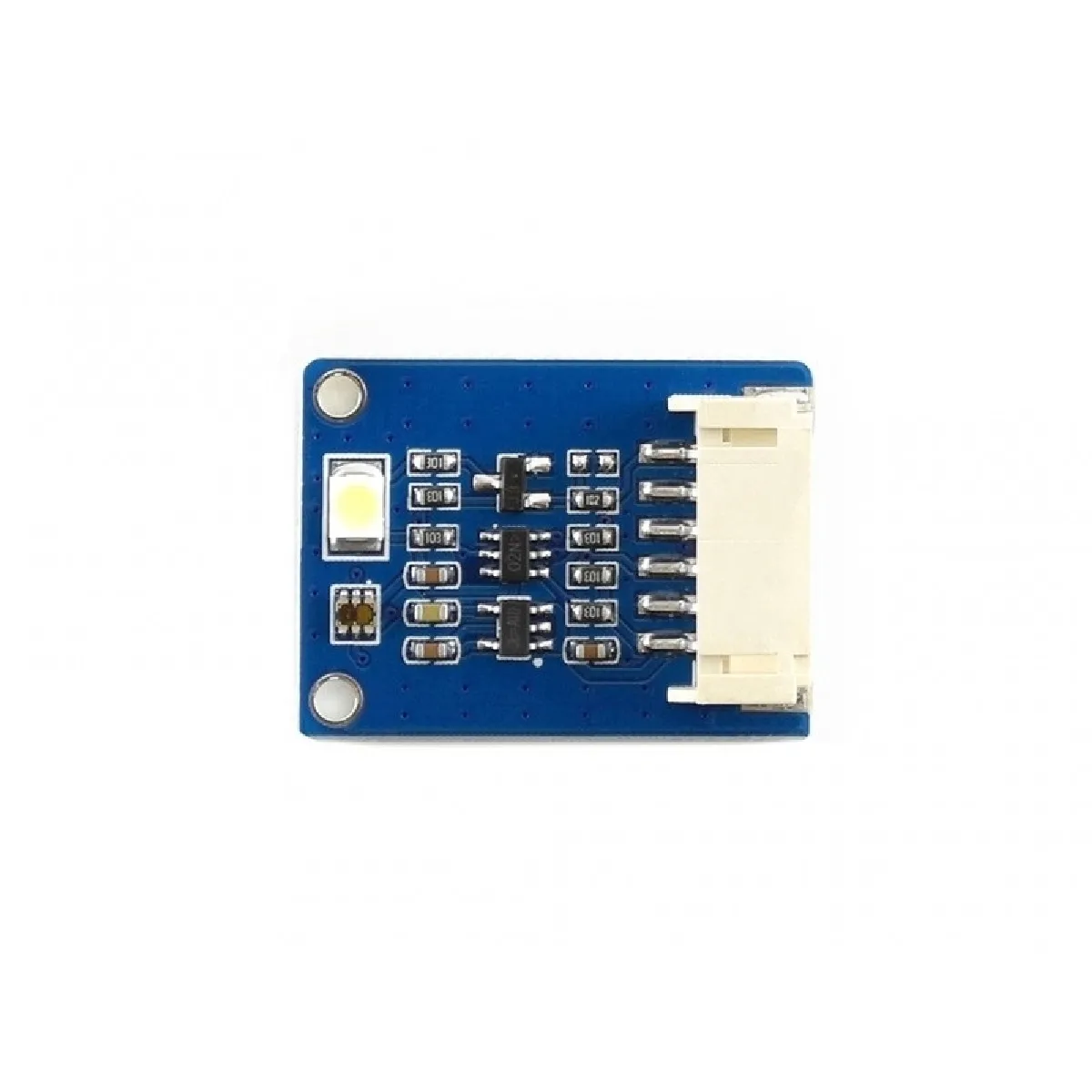

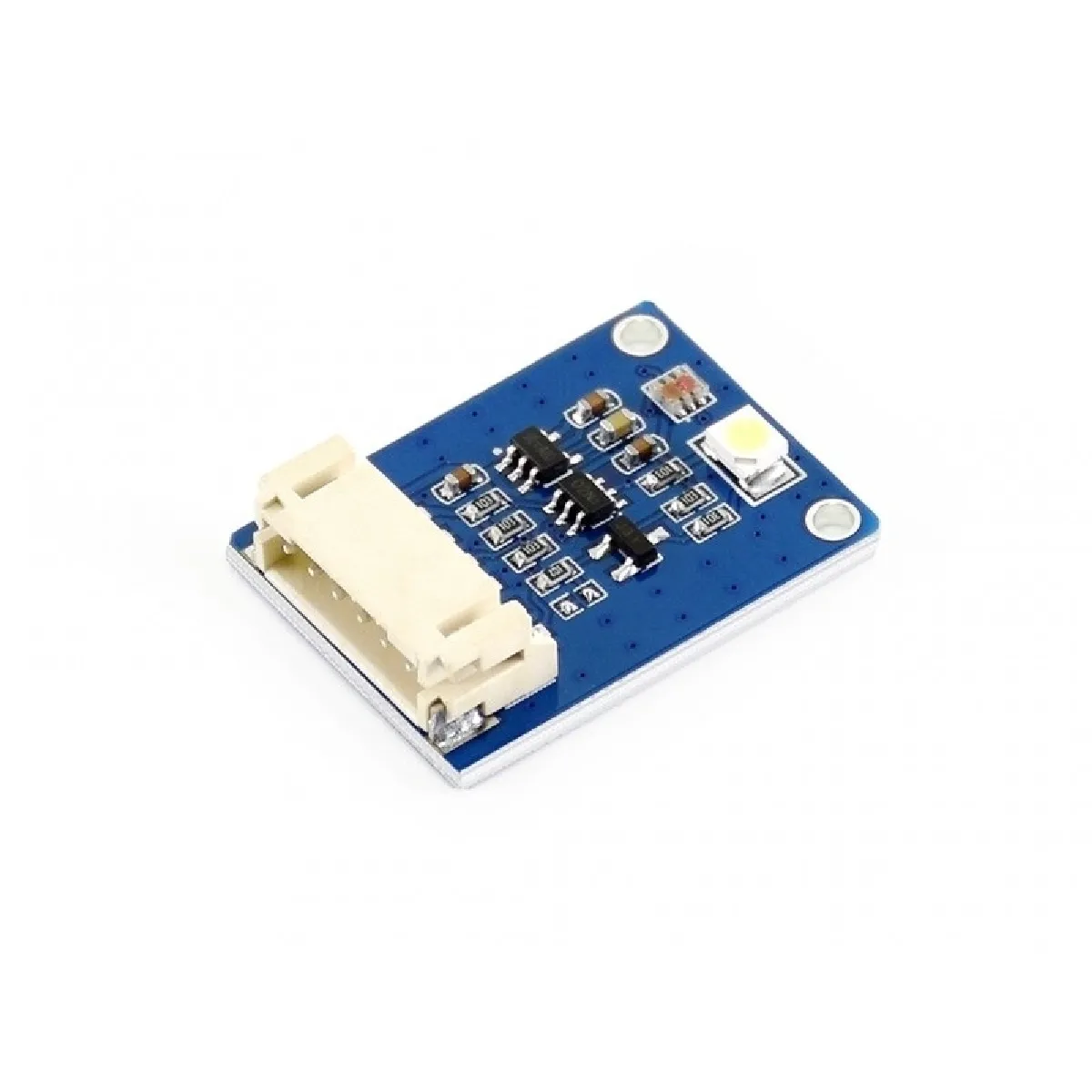

Waveshare TCS34725 Module de capteur de couleur, haute sensibilité, interface I2C
Vue d'ensemble
Ce module de capteur de couleur basé sur le TCS34725 émettra des données RVB et une intensité lumineuse via l'interface I2C. Ses avantages comprennent une sensibilité élevée, une plage dynamique étendue, une mesure précise, etc.
Caractéristiques
1. TCS34725FN intégré, CAN intégré, sensibilité élevée, plage dynamique étendue
2. Communication I2C, utilise quelques broches
3. Intègre le filtre de blocage IR, minimise la composante spectrale IR de la lumière entrante
4. Émet des données RVB sans balance des blancs
5. Émet l'intensité lumineuse, ressent la lumière comme des yeux humains
6. Prend en charge la sortie d'interruption d'intensité lumineuse, seuils supérieur et inférieur programmables
7. Prise en charge de la lumière d'appoint par LED intégrée, luminosité réglable par PWM
8. Traducteur de niveau de tension intégré, compatible avec la tension de fonctionnement de 3,3 V / 5 V
9. Livré avec ressources de développement et manuel (exemples pour Raspberry Pi / Arduino / STM32)
Caractéristiques
1. Capteur: TCS34725FN
2. Interface de communication: I2C
3. Tension de fonctionnement: 3.3V / 5V
4. Dimension: 27mm × 20mm
5. Résolution: RGBC 4 canaux, 16 bits par canal
6. Distance de mesure recommandée: 2mm
Applications
1. Tri par couleur
2. Détection et calibration de la lumière ambiante
3. Identification et classification de la couleur des produits
Pinouts
1. VCC: entrée d'alimentation 3,3V / 5V
2. GND: sol
3. SDA: entrée de données I2C
4. SCL: entrée d'horloge I2C
5. INT: Interruption output (sortie de drain ouvert)
6. LED: diode électroluminescente
Contenu du colis

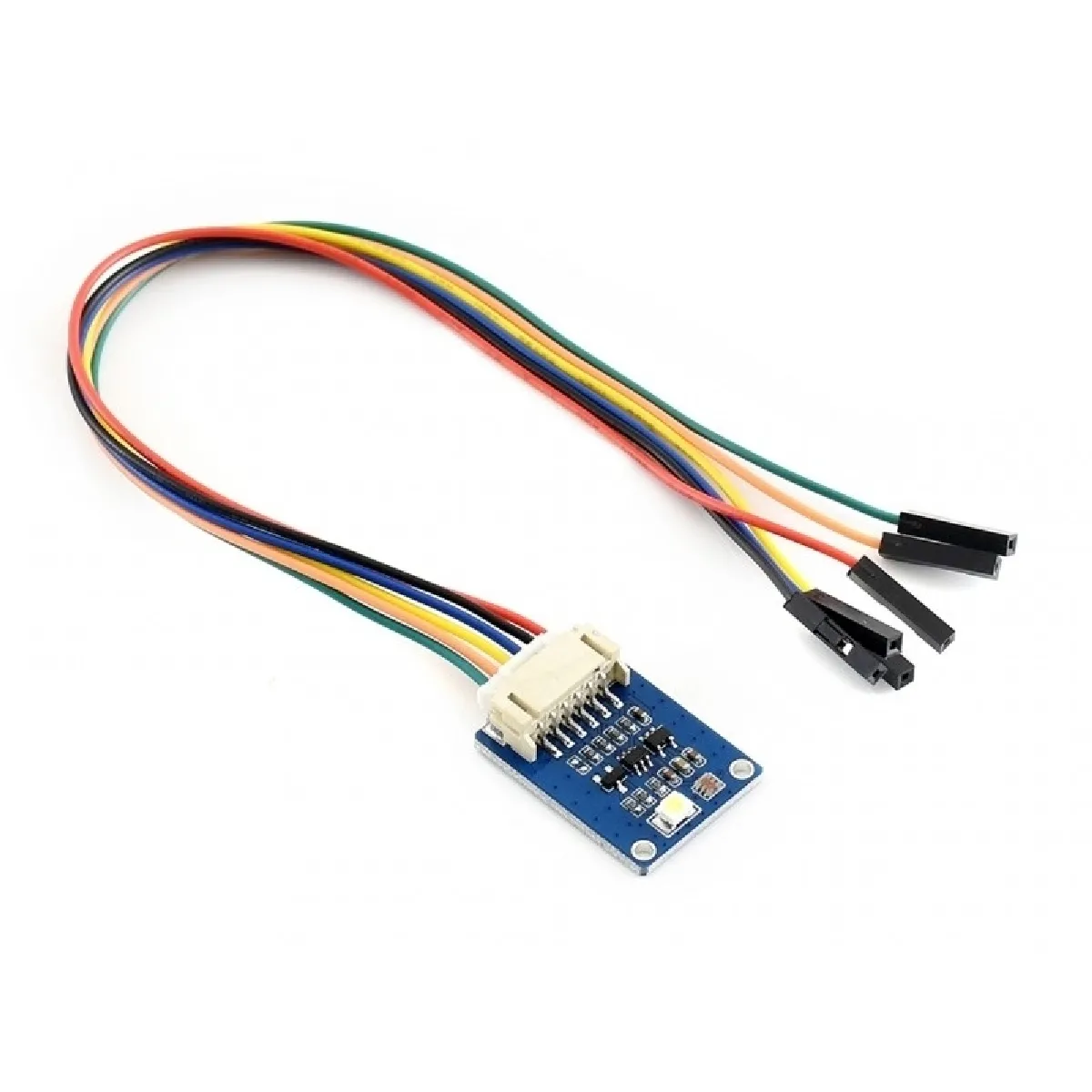

1. Capteur de couleur TCS34725 x1
2. Fil PH2.0 6 broches 20cm x1
Poids du paquet:Un paquet de poids0,014 kgQuantité par carton9600Poids du carton15.000 kgTaille du carton60cm * 40cm * 40cm
