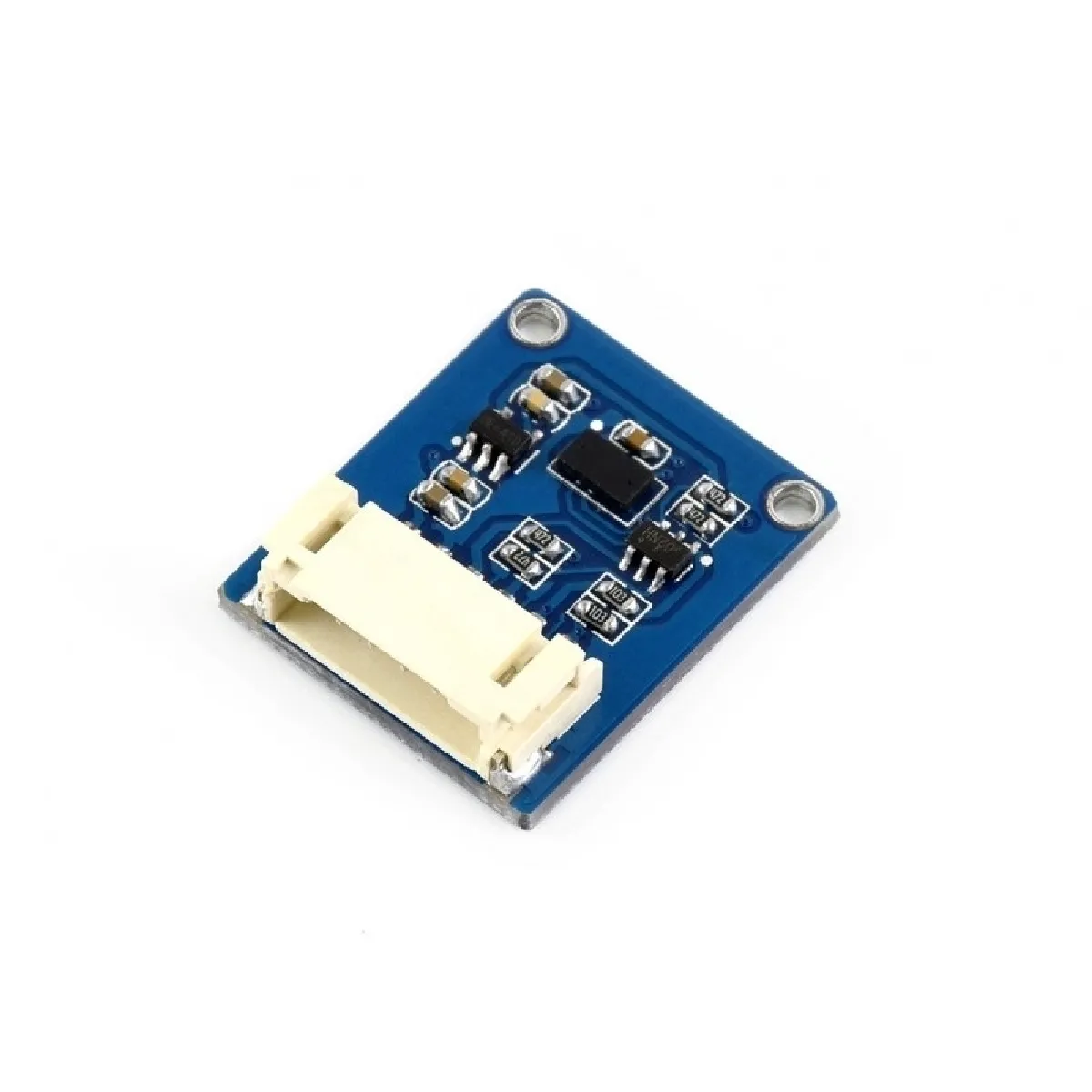

Waveshare VL53L0X Capteur de mesure de distance ToF, allant jusqu'à 2 m
Vue d'ensemble
1. Le capteur de distance VL53L0X est un module de télémétrie à temps de vol (ToF) basé sur le VL53L0X de ST, avec une plage précise pouvant aller jusqu'à 2 m, il est contrôlé par une interface I2C et sa consommation d'énergie est relativement faible.
2. Le VL53L0X est un capteur ToF intégrant la technologie brevetée FlightSense de deuxième génération de la ST.
3. Contrairement aux capteurs de distance conventionnels, le VL53L0X est capable de fournir une mesure de distance précise quelles que soient la couleur et la réflectance cibles, pour une meilleure capacité anti-interférences.
Caractéristiques
1. Interface de communication I2C, contrôle le module on / off via des broches IO
2. Traducteur de tension intégré, compatible avec la tension de fonctionnement de 3,3 V / 5 V
3. Livré avec ressources de développement et manuel (exemples pour Raspberry Pi / Arduino / STM32)
Caractéristiques
1. Tension de fonctionnement: 3.3V / 5V
2. Dimension: 20mm × 24mm
3. Taille des trous de montage: 2.0mm
4. Distance allant: 30 ~ 2000mm
5. Précision de positionnement: - / + 5% (mode haute vitesse), - / + 3% (mode haute précision)
6. Durée (min): 20 ms (mode haute vitesse), 200 ms (mode haute précision)
7. Champ de vision: 25 degrés
8. longueur d'onde laser: 940nm
9. Température de fonctionnement: -20 ~ 70 degrés C
Applications
1. Robot mobile (télémétrie rapide, détection d'obstacle, suivi de mur)
2. Détection utilisateur pour allumer / éteindre et verrouiller / déverrouiller des périphériques tels que des ordinateurs personnels / ordinateurs portables / tablettes
3. geste 1D recognition
4. Appareil photo (amélioration de la mise au point automatique par faible lumière, assistance au suivi de la mise au point vidéo)

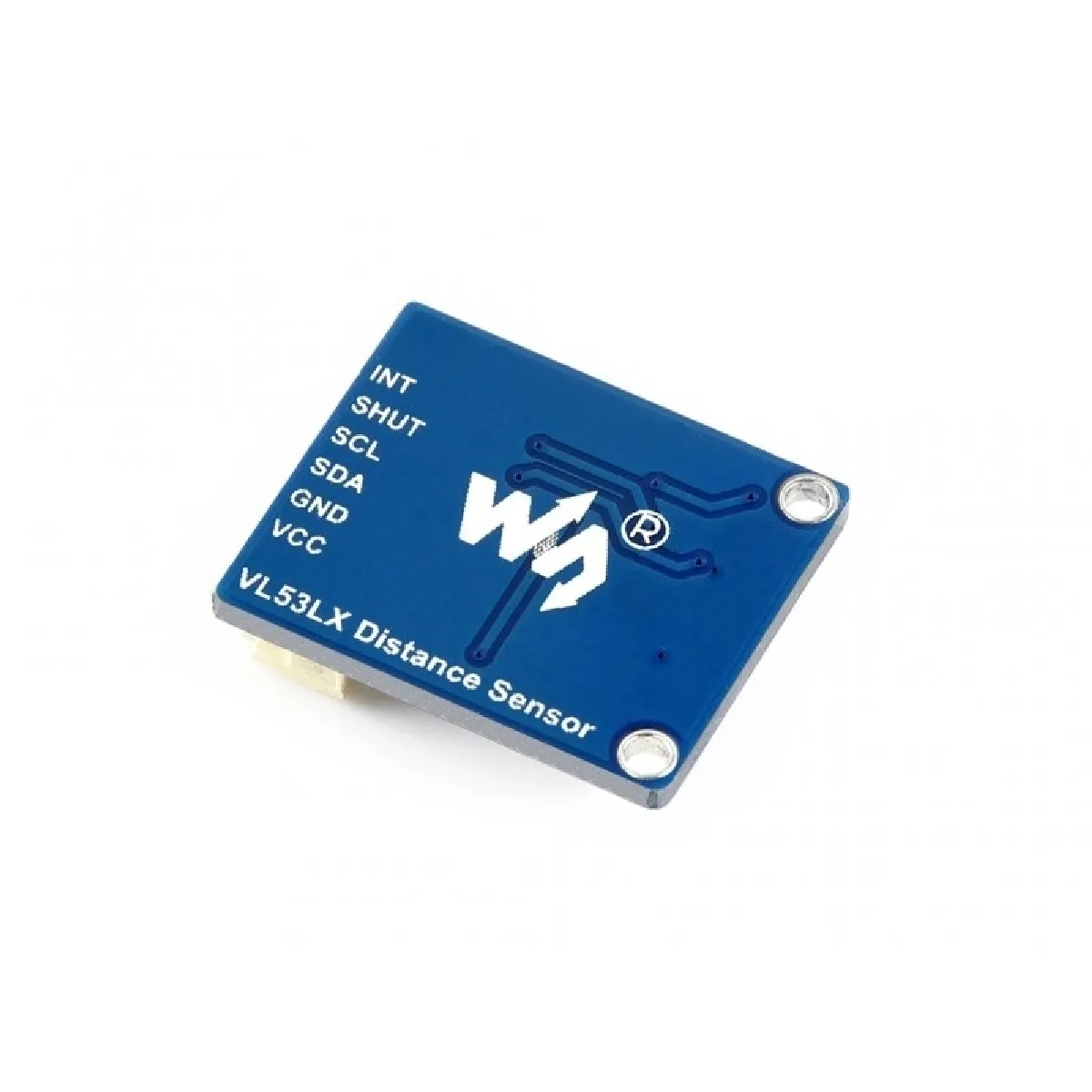

Pinouts
1. VCC: entrée d'alimentation 3,3V / 5V
2. GND: masse
3. SDA: broche de données I2C
4. SCL: broche d'horloge I2C
5. SHUT: contrôle d'arrêt, se connecte à la broche IO
6. INT: sortie d'interruption, connectée à la broche IO
Contenu du colis
1. Capteur de distance VL53L0X x1
2. Fil PH2.0 6 broches 20cm x1
Poids du paquet:Un paquet de poids0,010 kgQuantité par carton6240Poids du carton15.000 kgTaille du carton60cm * 40cm * 39cm
