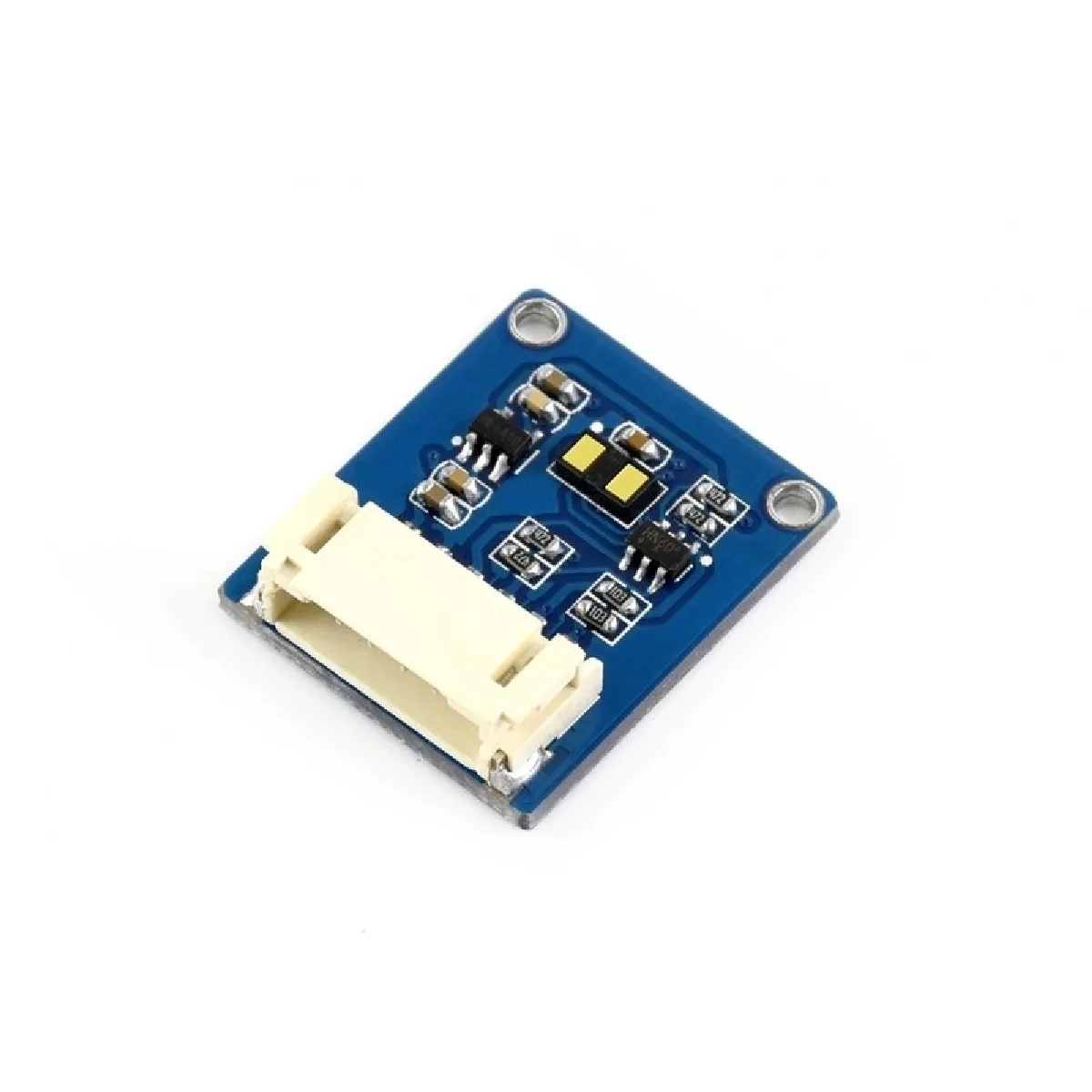

Waveshare VL53L1X Capteur de mesure de distance ToF, allant jusqu'à 4 m
Capteur de distance longue distance à temps de vol VL53L1X, plage de mesure précise jusqu'à 4 m et fréquence rapide jusqu'à 50Hz
Vue d'ensemble
1. Le capteur de distance VL53L1X est un module de mesure de temps de vol (ToF) basé sur le VL53L1X de ST, avec une distance précise pouvant aller jusqu'à 4 m et une fréquence allant jusqu'à 50 Hz, il est contrôlé via une interface I2C consommation.
2. Le VL53L1X est un capteur ToF intégrant la technologie brevetée FlightSense de troisième génération de la ST. Comparé à la deuxième génération VL53L0X, le VL53L1X étend la portée ToF jusqu'à 4 m et offre une fréquence allant jusqu'à 50 Hz.
3. Contrairement aux capteurs de télémétrie conventionnels, le VL53L1X intègre des filtres infrarouges physiques et des optiques. Il utilise la technologie ToF de dernière génération de ST, qui permet une mesure de distance absolue quelles que soient la couleur et la réflectance cibles, pour une meilleure capacité anti-interférences.
Caractéristiques
1. Interface de communication I2C, contrôle le module on / off via des broches IO
2. Traducteur de tension intégré, compatible avec la tension de fonctionnement de 3,3 V / 5 V
3. Livré avec ressources de développement et manuel (exemples pour Raspberry Pi / Arduino / STM32)
Caractéristiques
1. Tension de fonctionnement: 3.3V / 5V
2. Dimension: 20mm × 24mm
3. Taille des trous de montage: 2.0mm
4. Distance allant: 40 ~ 4000mm
5. Précision de télémétrie: +/- 5%
6. Durée (min): 20 ms (mode courte distance), 33 ms (mode moyenne / longue distance)
7. Champ de vision: 27 degrés
8. longueur d'onde laser: 940nm
9. Température de fonctionnement: -20 ~ 80 degrés C
Applications
1. Robot mobile (télémétrie rapide, détection d'obstacle, suivi de mur)
2. Détection utilisateur pour allumer / éteindre et verrouiller / déverrouiller des périphériques tels que des ordinateurs personnels / ordinateurs portables / tablettes
3. Drones (aide à l'atterrissage, vol stationnaire, détection de plafond)
4. Bâtiment et éclairage intelligents (détection des personnes, reconnaissance des gestes 1D)
5. Appareil photo (amélioration de la mise au point automatique par faible lumière, assistance au suivi de la mise au point vidéo)
Pinouts
1. VCC: entrée d'alimentation 3,3V / 5V
2. GND: masse
3. SDA: broche de données I2C
4. SCL: broche d'horloge I2C
5. SHUT: contrôle d'arrêt, se connecte à la broche IO
6. INT: sortie d'interruption, se connecte à la broche IO
Contenu du colis

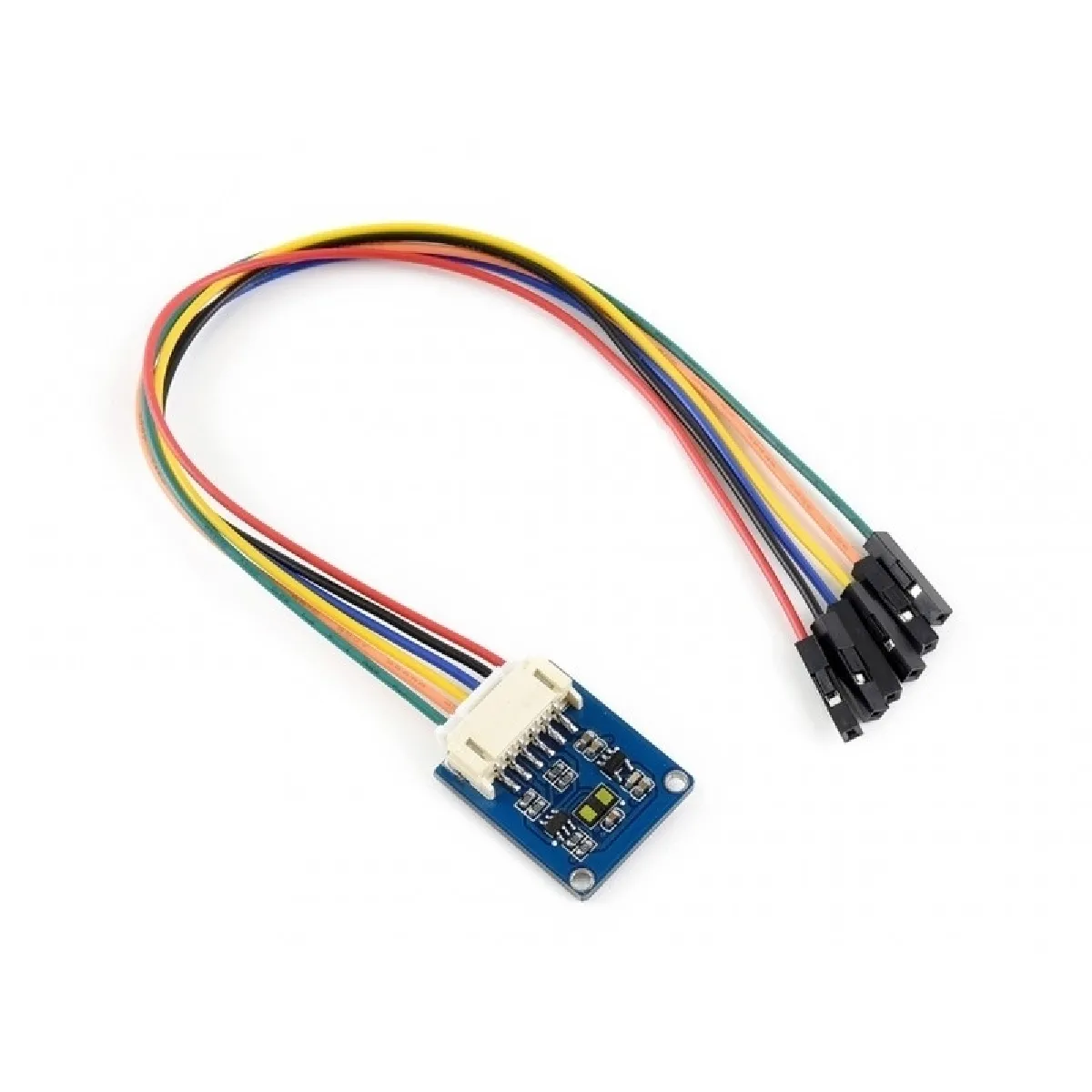

1. Capteur de distance VL53L1X x1
3. Fil PH2.0 6 broches 20cm x1
Poids du paquet:Un paquet de poids0,010 kgQuantité par carton6240Poids du cartont15.000 kgTaille du carton60cm * 40cm * 39cm
